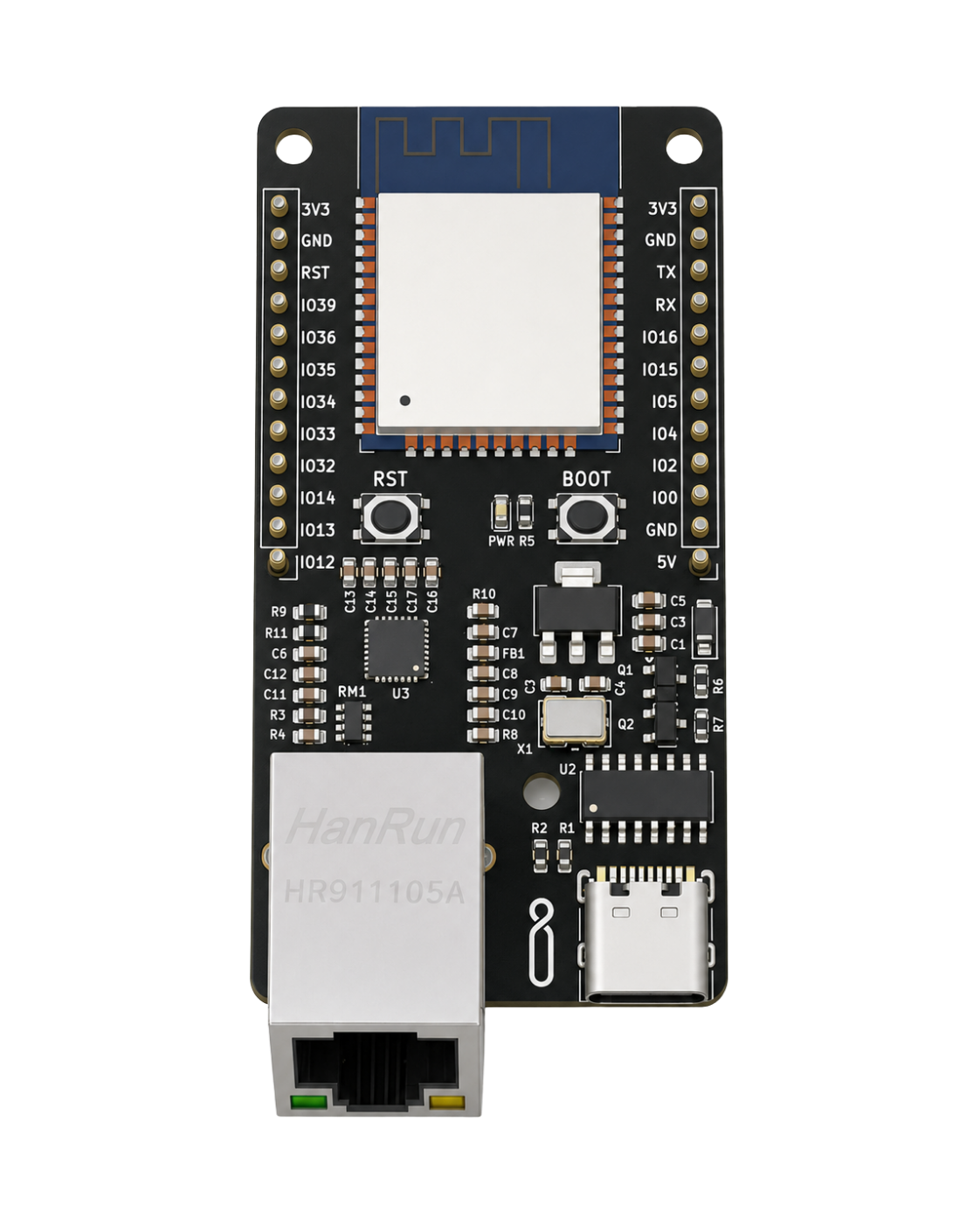

ESP32 Ethernet Devboard

ESP32 Ethernet Geliştirme Modülü, Wi-Fi, Ethernet ve Bluetooth bağlantısını destekleyen, endüstriyel IoT projeleri için tasarlanmış bir geliştirme kartıdır. Dahili LAN8720 tabanlı Ethernet PHY arayüzü sayesinde doğrudan RJ45 portu üzerinden kablolu ağ bağlantısı sağlar. USB Type-C üzerinden programlanabilir ve Arduino IDE veya PlatformIO ortamında kolayca kullanılabilir.

Satın Al

Stok ve ödeme seçenekleri satın alma sayfasında doğrulanır.

Kullanım Alanları

IoT cihazları
Endüstriyel veri toplama sistemleri
Akıllı bina otomasyonu
Ethernet tabanlı sensör ağları
Web sunuculu kontrol sistemleri
IP tabanlı erişim kontrol cihazları (örnek: RFID + Ethernet)

Teknik Özellikler

Mikrodenetleyici: ESP32-WROOM-32D
Çekirdek: Dual-core (240 MHz’e kadar)
RAM: 520 KB
Flash: 4 MB (SPI Flash)
Bağlantı: Wi-Fi 2.4GHz 802.11 b/g/n / 10/100 Mbps Ethernet (LAN8720 PHY) / Bluetooth 4.2 BR/EDR + BLE
Programlama Arayüzü: USB Type-C
Besleme: 5V (USB Type-C veya 5V pin)
GPIO Pinleri: Tüm standart ESP32 pinlerine erişim sağlanır

Programlama ve Kullanım

USB Type-C üzerinden Arduino IDE veya PlatformIO ile doğrudan programlanabilir.

ESP32 ekosistemindeki yaygın Ethernet, Wi-Fi, Bluetooth, MQTT ve TCP/IP kütüphaneleriyle uyumludur.

Örnek Kod

#include <Arduino.h>
#include <ETH.h>
#include <HTTPClient.h>

#define ETH_ADDR 1
#define ETH_POWER_PIN -1
#define ETH_MDC_PIN 23
#define ETH_MDIO_PIN 18
#define ETH_TYPE ETH_PHY_LAN8720
#define ETH_CLK_MODE ETH_CLOCK_GPIO17_OUT

const char* GOOGLE_CHECK_URL = "http://clients3.google.com/generate_204";
const unsigned long INTERVAL_MS = 10000;

bool ethReady = false;
HTTPClient http;
unsigned long lastMillis = 0;

void WiFiEvent(WiFiEvent_t event) {
  switch (event) {
    case ARDUINO_EVENT_ETH_START:
      Serial.println("ETH başlatıldı");
      ETH.setHostname("esp32-ethernet");
      break;
    case ARDUINO_EVENT_ETH_CONNECTED:
      Serial.println("ETH bağlandı");
      break;
    case ARDUINO_EVENT_ETH_GOT_IP:
      Serial.print("IP: ");
      Serial.println(ETH.localIP());
      ethReady = true;
      break;
    case ARDUINO_EVENT_ETH_DISCONNECTED:
    case ARDUINO_EVENT_ETH_STOP:
      Serial.println("ETH bağlantısı kesildi");
      ethReady = false;
      break;
    default:
      break;
  }
}

void setup() {
  Serial.begin(115200);
  WiFi.onEvent(WiFiEvent);
  ETH.begin(ETH_ADDR, ETH_POWER_PIN, ETH_MDC_PIN, ETH_MDIO_PIN, ETH_TYPE, ETH_CLK_MODE);
}

void loop() {
  if (ethReady && millis() - lastMillis >= INTERVAL_MS) {
    lastMillis = millis();
    http.begin(GOOGLE_CHECK_URL);
    int code = http.GET();
    Serial.printf("HTTP Code: %d\n", code);
    http.end();
  }
}

Lisanslama

ESP32 Ethernet Devboard İLİMERA TEKNOLOJİ tarafından geliştirilmiştir.
