İLİMERA KG200Z LoRaWAN Devboard

Quectel KG200Z ve STM32WL tabanlı kompakt LoRaWAN kartı. UART ve AT komutlarıyla sensör düğümleri, saha telemetrisi ve uzaktan izleme projeleri geliştirin.

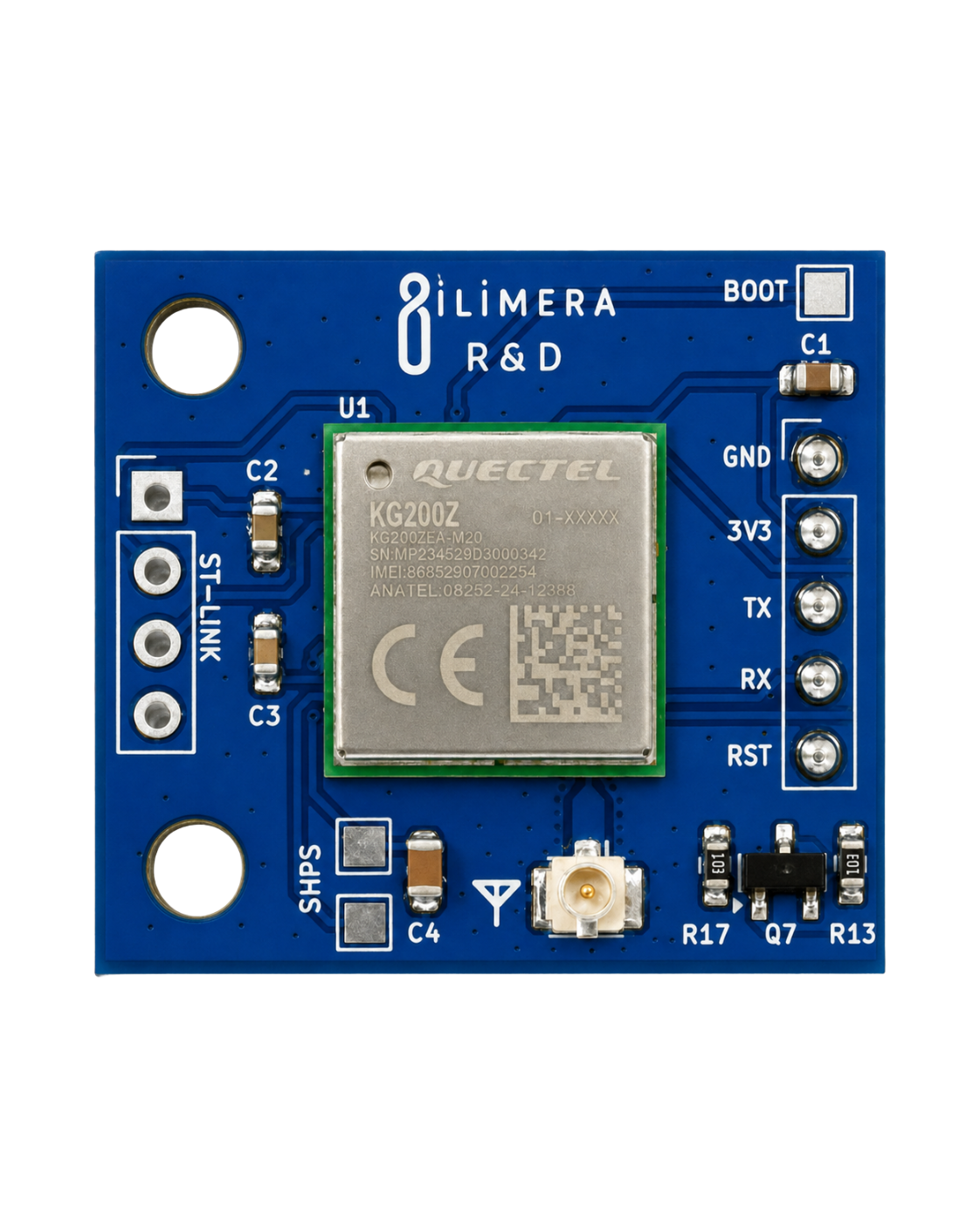

İLİMERA KG200Z LoRaWAN Devboard geliştirme kartı ürün görseli

  • LoRaWANClass A / B / C
  • STM32WLCortex-M4
  • UARTAT komutları
  • 25 × 22 mmKompakt kart
₺550,00

Stokta yok

Teknik Doküman GitHub’da İncele
  • PayTR ile güvenli ödeme
  • Teknik dokümantasyon ve örnek kodlar

Ürün seçimi ve kapsamı

İhtiyacınıza uygun sürümü ve kurulum gereksinimlerini değerlendirin.

Paket, kurulum ve hizmet kapsamı

Geliştirme kartı

Kartın bağlantı ve besleme gereksinimleri teknik bilgiler bölümündedir. Anten, SIM, kablo, adaptör ve harici denetleyicinin paket kapsamını satın almadan önce teyit edin.

Projenize hazırlık

Pin düzenini, besleme ve lojik seviyesini kontrol edin. Şebeke veya anten bağlantısı gereken kartlarda operatör ve RF gereksinimlerini de değerlendirin.

LoRaWAN / Düşük Güç IoT Kartı

Sensör verilerinizi LoRaWAN ile taşıyın.

İLİMERA KG200Z LoRaWAN Geliştirme Kartı, Quectel KG200Z modülünü kullanıcı dostu bir breakout yapısında sunar. STM32WL tabanlı ARM Cortex-M4 çekirdeği ve hazır LoRaWAN protokol yığını sayesinde sensör düğümleri, akıllı tarım, endüstriyel telemetri ve uzaktan izleme uygulamalarına hızlı biçimde entegre edilebilir.

  • Haberleşme Modülü · Quectel KG200Z
  • Mikrodenetleyici · STM32WL tabanlı, 48 MHz Arm Cortex-M4
  • Protokol · LoRaWAN 1.0.3; Class A / B / C
  • Kart Boyutu · 25 × 22 mm
İLİMERA KG200Z LoRaWAN DevboardKG200Z · STM32WL · LoRaWAN
Akıllı tarım ve çevresel sensör düğümleri
Endüstriyel IoT ve saha telemetrisi
Akıllı şehir ve sayaç uygulamaları
Uzaktan izleme ve alarm sistemleri

Donanım ve bağlantılar

Teknik Özellikler

Haberleşme Modülü
Quectel KG200Z
Mikrodenetleyici
STM32WL tabanlı, 48 MHz Arm Cortex-M4
Dahili Bellek
256 KB Flash, 64 KB RAM
Protokol
LoRaWAN 1.0.3; Class A / B / C
Modülasyon
LoRa, (G)FSK, (G)MSK, BPSK
Frekans Bantları
470–510 MHz / 863–928 MHz
Maksimum TX Gücü
20 dBm tipik (±2 dB)
RX Hassasiyeti
-136 dBm (BW 125 kHz, SF12)
Haberleşme Arayüzü
UART (AT komutları)
Seri Port Ayarı
115200 baud, 8N1
Temel Pinler
3V3, GND, TX, RX, RST
Geliştirme / Debug
SWDIO, SCK, BOOT
Anten Bağlantısı
U.FL / IPEX, 50 Ω
Besleme Gerilimi
1,8–3,6 V (tipik 3,3 V)
Besleme Akımı
En az 0,5 A
Lojik Seviyesi
3,3 V (5 V toleranslı değil)
Çalışma Sıcaklığı
-40 °C … +85 °C
Kart Boyutu
25 × 22 mm

Geliştirme kaynakları

Ürün Dokümantasyonu

  • PDF

    Teknik Dokümantasyon ve Kullanım Kılavuzu

    Pin bağlantıları, AT komut rehberi, güç/voltaj uyarıları ve anten yerleşim önerilerini içeren tam teknik doküman

    PDF · 6,2 MB
    PDF’yi aç ↗

  • Donanım Bilgileri ve AT Terminali

    Pin bağlantıları, anten ve güç uyarıları ile seri hızı kendiliğinden bulan AT terminali örneği

    GitHub ↗

İlk bağlantıdan veri aktarımına

Hızlı başlangıç ve kod örnekleri

  1. 1

    Anteni bağlayın

    Bölgenizin frekansına uygun 50 Ω anteni U.FL konnektörüne takın.

  2. 2

    Besleme ve UART

    Tipik 3,3 V, en az 0,5 A kaynak kullanın. TX/RX’i çapraz, GND’yi ortak bağlayın.

  3. 3

    Cihazı tanımlayın

    AT ile seri hattı test edin. AT+DEVEUI? ile ağ sunucusunda kullanılacak kimliği okuyun.

  4. 4

    Ağa katılın

    Ağ ayarlarını tamamladıktan sonra AT+JOIN ile katılımı, AT+SEND ile veri gönderimini deneyin.

Programlama ve bağlantı ayrıntıları

Uygulama mikrodenetleyicisi kartla UART üzerinden haberleşir; LoRaWAN işlemleri AT komutları veya Arduino kütüphanesiyle yönetilebilir.

ST-LINK/SWD ve BOOT seçenekleri firmware güncelleme ve hata ayıklama desteği sağlar.

Temel AT komutları: AT (bağlantı testi), AT+CGMR (firmware sürümü), AT+DEVEUI? (cihaz kimliği), AT+JOIN (ağa katılım), AT+SEND (veri gönderimi).

ÖNEMLİ: Kart 3,3 V lojik seviyede çalışır ve pinleri 5 V toleranslı değildir; 5 V çıkış veren denetleyicilerle (örn. Arduino Uno/Mega) TX/RX hattına mutlaka lojik seviye dönüştürücü eklenmelidir.

ÖNEMLİ: Anten takılı değilken RF iletim yapılmamalıdır, çıkış katına kalıcı zarar verebilir; antenin metal yüzeylerden en az 5 cm uzakta konumlandırılması menzili artırır.

Temel AT komut seti: bağlantı, cihaz kimliği, ağa katılım, veri gönderimi

Örneği inceleyin; bağlantı ve yapılandırma ayrıntıları aşağıdaki açıklamada yer alır.

> AT
OK

> AT+CGMR
[Versiyon Bilgisi]
OK

> AT+DEVEUI?
+DEVEUI: 1234567890ABCDEF
OK

> AT+JOIN
+JOIN: SUCCESS
OK

> AT+SEND=2,"AABBCCDDEE"
OK
Örneğin açıklaması ve bağlantı ayrıntıları

Teknik dokümandaki temel AT komutları; her komut \r\n (satır sonu) ile gönderilir. Seri port: 115200 bps, 8N1. Kurulum sırası: 1) Bölgeye uygun frekansta (örn. Avrupa için 868 MHz) 50 Ω harici anteni U.FL konnektörüne takın — anten takılı değilken RF iletim yapmayın. 2) 3V3/GND beslemesini ve seri hattı (kart TX → denetleyici RX, kart RX → denetleyici TX) bağlayın. 3) AT ile hattı doğrulayın (OK). 4) AT+DEVEUI? ile cihazın benzersiz LoRaWAN Device EUI numarasını okuyun; bu numara ağ sunucusunda cihazı tanımlarken kullanılır. 5) AT+JOIN ile ağ geçitleri üzerinden ağa katılımı başlatın ve +JOIN: SUCCESS yanıtını bekleyin. 6) AT+SEND ile ham veri paketi (payload) gönderin.

Sık sorulanlar

Başlamadan önce

5 V denetleyiciye doğrudan bağlanır mı?

Hayır. Kartın lojik seviyesi 3,3 V’tur; TX/RX hattında uygun seviye dönüştürücü gerekir.

Anten olmadan test edebilir miyim?

Anten olmadan RF iletim yapmayın; çıkış katı zarar görebilir. Bölgenize uygun frekansta 50 Ω U.FL/IPEX anten kullanın.

Hangi LoRaWAN sınıflarını destekler?

LoRaWAN 1.0.3 Class A, B ve C desteklenir.

Seri bağlantı ayarları nelerdir?

UART / AT arayüzü 115200 baud, 8N1 olarak kullanılır. Temel komut örneği bu sayfada bulunur.
